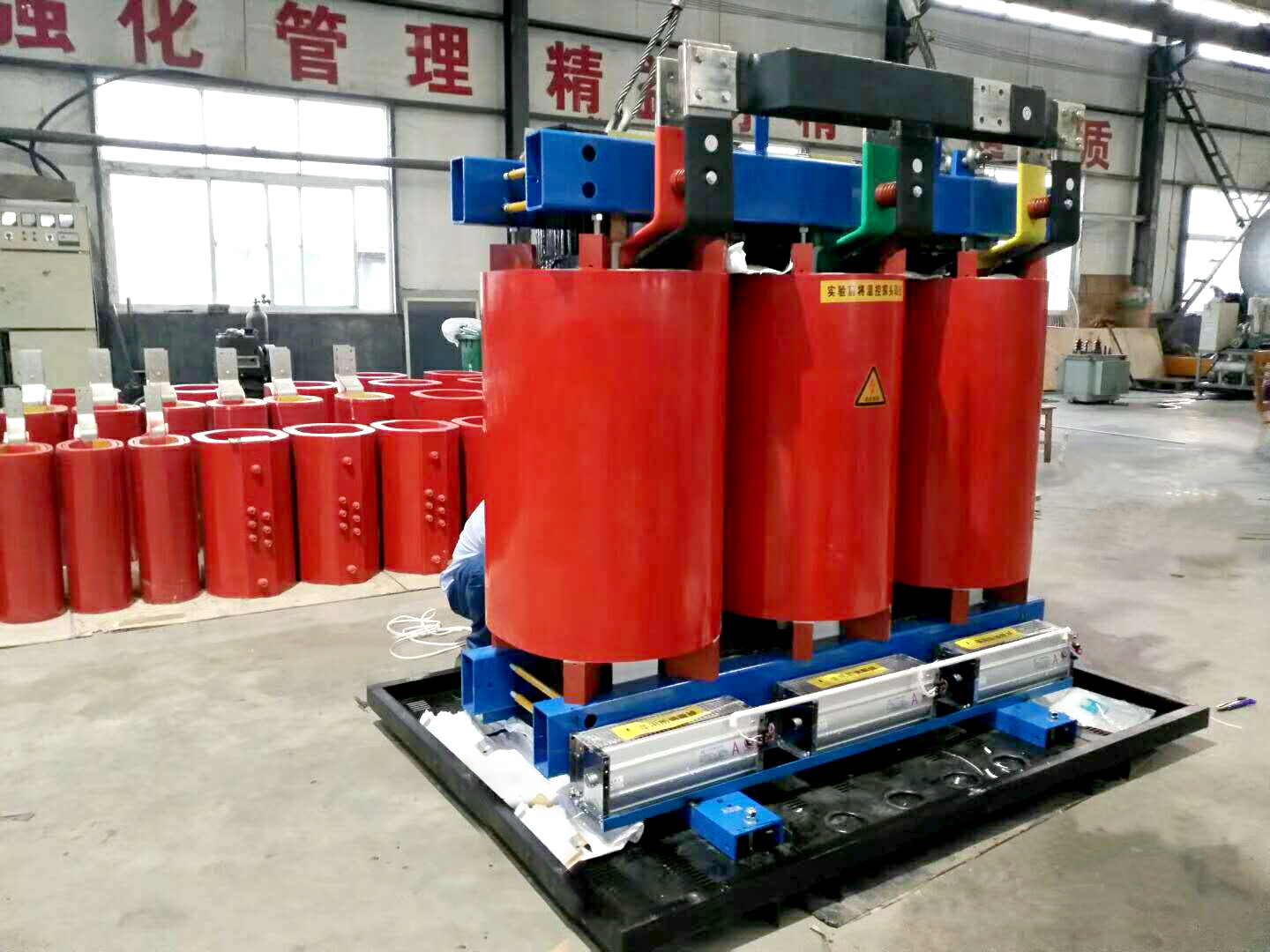

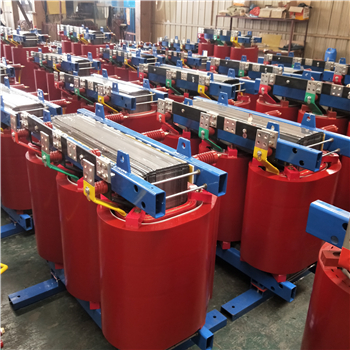

广东非晶合金变压器绕组方法

网站编辑:广东华盈非晶合金变压器有限公司 │ 发表时间:2018-05-21

广东非晶合金变压器绕组方法 1、引言
目前,应用频率响应分析技术对遭受短路冲击、突发事故和碰撞的广东非晶合金变压器进行绕组变形试验已得到广泛应用,并取得了良好效果。主要体现在以下三方面,通过对遭受过短路冲击的广东非晶合金变压器进行变形试验普查,查出了一部分绕组已发生变形的广东非晶合金变压器。并及时进行了停电整修或更换绕组,防止了可能的突发性损坏事故;对发生出口短路的广东非晶合金变压器立即进行变形试验,未发生绕组变形的及时投运,由于这种方法不用放油吊罩检查,因而可节省大量人力、物力,缩短停电时间。对于发生了绕组变形的广东非晶合金变压器,由于能及时发现而避免了再次投运可能带来的损坏事故;通过变形试验,能明确广东非晶合金变压器哪侧哪相出了问题,这就减少了检修的盲目性。
通过对470台110kV及以上广东非晶合金变压器进行变形试验发现,其中有28台发生了绕组变形(占6%)。经吊检或解体得到证实的有23台,其余5台待查。在变形的23台广东非晶合金变压器中,有14台发生了严重变形并更换了绕组(占3%)。前苏联在1984~1987年间,对75台遭受短路冲击的大型广东非晶合金变压器(主要是330kV等级)进行调查发现,22台发生了变形(占29.3%),其中16台进行了更换。
尽管目前变形试验的重要性已得到普遍承认,部预试规程和反事故措施中也明文规定广东非晶合金变压器出口短路后需进行变形试验,但如何应用频响法诊断广东非晶合金变压器绕组变形,目前尚无统一的方法和标准。为使这一方法标准化和规范化,笔者进行了多年的分析研究,形成了一套广东非晶合金变压器绕组变形判定标准。这套标准经过对全国470台110kV及以上广东非晶合金变压器,尤其是28台绕组发生变形广东非晶合金变压器的考核,证明这套判定标准是简单可靠的,完全可以满足广东非晶合金变压器运行、检修的需要。
2、广东非晶合金变压器绕组变形的定义
广东非晶合金变压器遭受短路冲击时,绕组受到辐向力、轴向力和周向力(或扭矩的作用),因而广东非晶合金变压器绕组会发生相应的变形,即辐向位移、轴向位移和扭曲(或绕组转动),以及包括断股、匝间短路、引线位移和静电板引线断开等的特殊变形。从表面上看,特殊变形的广东非晶合金变压器绕组其尺寸未发生变化,但广东非晶合金变压器等效电路中单位长度的分布电感和电容却发生了改变,因而绕组的频响特性发生了变化,故把这类变形称之为特殊变形。实际运行当中的绕组变形有时是几种变形同时发生的。
实际应用中,除需要确定广东非晶合金变压器是否发生了绕组变形,更需要确定绕组的变形程度,以便决定广东非晶合金变压器是否继续投运。为此规定了3种状态:正常(或无明显变形)、中度变形和严重变形。具体定义如下:
(1) 正常(或无明显变形)
指广东非晶合金变压器绕组与出厂时状态基本一致,或存在不明显的绕组变形但仍可以继续运行,无需检修。
(2) 中度变形
指广东非晶合金变压器绕组发生了明显变形,在其它试验合格情况下,广东非晶合金变压器可以临时带病运行,但需要加强监督,应在适当时机安排检修。若再次遭受短路冲击或承受过电压,则有可能造成广东非晶合金变压器损坏。
(3) 严重变形
指广东非晶合金变压器发生了严重的绕组变形。在这种情况下,即使其它试验均合格,也不能再继续运行,否则随时可能发生损坏事故。
3、广东非晶合金变压器绕组变形的判定标准
当频率超过1kHz时,广东非晶合金变压器的等效电路是一个无源线性、单端输入单端输出的电感和电容网络。这种网络是可以用频率特性来描述,而且一个网络对应着唯一的一条频响曲线。当广东非晶合金变压器绕组发生变形时网络参数如电感和电容发生变化,该网络的频响特性也随之变化。广东非晶合金变压器绕组变形试验,实际上就是比较广东非晶合金变压器事故前后绕组频响特性曲线的变化。
本文采用差值计算公式来描述频响曲线的变化。这种计算方法的优点是能够反映广东非晶合金变压器绕组的各种变形,既灵敏又全面,不会遗漏特殊变形类型。其计算公式为
式中E12为两条频响曲线之间的差值;n为采样点总数;V1n为第一条频响曲线第n点处的幅值;V2n为第二条频响曲线第n点处的幅值。
计算时频率的选取范围是很重要的,经多年研究和实践认为选取10~700kHz较为合适。绕组变形判定的经验数据为1.6MVA以上广东非晶合金变压器三相绕组间的E12及各绕组与原始数据相比差值均不应大于3.5dB。
广东非晶合金变压器绕组变形诊断:
(1) 首先判定有无变形
如果三相绕组相间差值E12大于3.5dB时,应引起注意,但该值(称为注意值)不是唯一判据,还得进一步比较。如果与原始数据(出厂试验、交接试验或事故前数据)比较无明显变化,则仍可判定该广东非晶合金变压器为正常。
当相间差值大于3.5dB,且与原始数据相比有明显变大时,则可判定广东非晶合金变压器发生了绕组变形;当相间差值虽小于3.5dB,但与原始频响特性曲线相比差值大于3.5dB时,则仍应判定该广东非晶合金变压器发生了绕组变形。如果没有原始数据时,则可与同厂同期同型广东非晶合金变压器的频响特性曲线进行比较,并以此作为参考。
(2) 变形程度诊断
当确定广东非晶合金变压器发生绕组变形后,需进一步确定变形程度,以便决定是否继续运行。
